產品介紹
顎式破碎機是廣泛應于在礦山、建材、基建等行業的粗碎、中碎破碎設備。
工作時，電動機驅動三角帶將動力轉遞給皮帶輪、皮帶輪帶動偏心軸使動顎（動顎表面裝有顎板--這個顎板統稱為動顎板）上部圍繞偏心軸運動造成整個動顎做上下運動，當動動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎（剪切碎），達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。

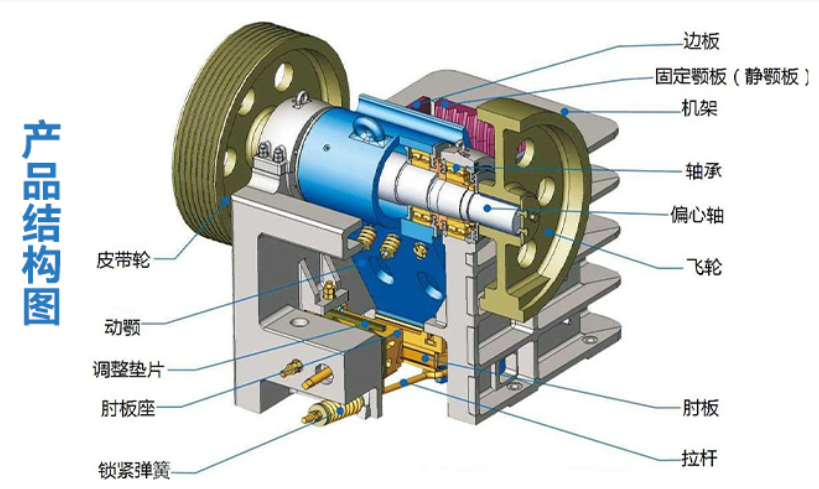

主要優勢及結構
1、結構參數合理性強，破碎效率高：
通過對設備結構、破碎腔型、動顎運動軌跡和轉速參數的優化，可獲得合理的慣性矩和更大的破碎沖程，使設備在同功耗下破碎效率更高；
2、運行穩定、使用壽命長：
對核心轉動部件的動顎體采用高質量鑄造、偏軸心采用大偏心距重型鍛造、飛輪采用高轉動慣量鑄造、軸承盒采用高強度整體鑄造，整體設備運行穩定、使用壽命長；
3、維護檢修便捷：
設備采用油脂集中潤滑，可以根據需要配置手動或自動油脂潤滑系統，降低維護保養難度，同時更大限度的保證顎式破碎機作業現場干凈整潔；雙楔塊調整排料口，比傳統墊板式排料口調整操作更簡單、高效。
規格與性能參數
|
型號 |
進料?尺寸(mm) |
更大進料粒度(mm) |
排料?尺寸(mm) |
處理能力(t/h) |
功率（kw） |
外形尺寸 |
|
PE-500×750 |
500×750 |
425 |
30-100 |
50-80 |
55 |
2030*1966*1920 |
|
PE-600×900 |
600×900 |
500 |
30-150 |
70-100 |
75 |
2216*2144*2370 |
|
PE-600×1200 |
600×1200 |
550 |
30-150 |
90-120 |
90 |
2240*1720*2400 |
|
PE-600×1500 |
600×1500 |
600 |
30-150 |
100-150 |
110 |
2240*2020*2540 |
|
PE-750×1060 |
750×1060 |
630 |
30-150 |
110-220 |
110 |
2520*2440*2872 |
|
PE-870×1060 |
870×1060 |
700 |
30-200 |
160-300 |
132 |
2680*2470*2845 |
|
PE-900×1200 |
900×1200 |
750 |
30-200 |
200-400 |
160 |
3095*2970*3360 |
